3D mesh

功能点介绍

主要功能函数

函数名	返回值	参数类型	参数
StARkitStartSpatialMesh 开启扫描空间Mesh功能	EStARkitCode	无	无
StARkitStopSpatialMesh 关闭扫描空间Mesh功能	EStARkitCode	无	无
StARkitClearSpatialMesh 清除扫描缓存的数据	EStARkitCode	无	无
StARkitSaveFinalSpatialMesh 根据传入的文件路径将扫描 缓存的数据保存为完整版 和精简版，传入的文件 必须是.raw。	EStARKitCode	string	meshPath：保存文件路径。
		string	simplifyMeshPath: 精简版mesh数据保存路径， 主要用于生成碰撞体的mesh
StARkitGetFinalSpatialMesh 这是把StARkitSaveFinalSpatialMesh 存储的数据读取出来。	EStARkitCode	string	meshPath:存储的数据文件路径。
		SStARkitMeshData	meshData:读取的文件数据。
StARkitGetBlockMesh 获取mesh数据	EStARkitCode	SStARkitMeshData[]	meshData:拿到的可以直接用于画mesh的数据。

SStARkitMeshData

1）命名空间：Lenovo.stARkit.Toolkit.Utilites.Definitions。

2）简介：这是用来画Mesh的数据的集合，FindPlane和SpatialMesh的数据最后会整合后为SStARkitMeshData，这里面的顶点数组和三角数组可以用来直接画Mesh。

3）属性：

属性名	类型	说明
MeshID	uint	空间Mesh的编号，根据这个ID来判断哪个部分的Mesh数据更新了。
MeshVerSion	uint	Mesh数据的更新号。
Vertices	Vector3[]	Mesh的顶点数组。
Triangles	int[]	Mesh的三角面排列数组。
plane	SStARkitPlaneData	当Mesh是FindPlane的数据时包含一个中心点和法线信息。

SBlockMeshInfo

1）命名空间：Lenovo.stARkit.Toolkit.Utilites.Definitions。

2）简介：这是SpatialMesh的mesh的数据信息的结构体，这个结构体包含了顶点个数和三角面个数，和SMeshFaceTriangleIndex，SMeshVertex配合一起使用。

3）属性：

属性名	类型	说明
MeshID	uint	空间Mesh的编号，根据这个ID来边帮那个部分的Mesh数据更新了。
MeshVersion	uint	Mesh数据的更新号，当此编号发生变化，表示数据发生了变化。
MeshVertexCount	uint	此次mesh数据的顶点个数。
MeshFaceCount	uint	此次mesh数据的三角面个数。

SMeshFaceTriangleIndex

1）命名空间：Lenovo.stARkit.Toolkit.Utilites.Definitions。

2）简介：这是SpatialMesh的三角面信息的结构体，表示哪3个顶点组成一个三角面，和SBlockMeshInfo，SMeshVertex配合使用。

3）属性：

属性名	类型	说明
v0	uint	三角面的第一个顶点。
v1	uint	三角面的第二个顶点。
v2	uint	三角面的第三个顶点。

SMeshVertex

1）命名空间：Lenovo.stARkit.Toolkit.Utilites.Definitions。

2）简介：这是SpatialMesh的顶点信息结构体，表示一个顶点在世界坐标系下的位置，和SBlockMeshInfo，SMeshFaceTriangleIndex配合使用。

3） 属性：

属性名	类型	说明
x	float	顶点X轴的坐标
y	float	顶点Y轴的坐标
z	float	顶点Z轴的坐标

功能点样例

3D mesh Demo是空间重建功能展示，需要设备具有TOF模组。

1. 选择Assets/stARkit/Lenovo.stARkit.SDK/Tutorial/SpatialMesh/Scene/SpatialBlockMeshExample,依照上面的Android Build的步骤出一个APK。

2. 将Build好的apk在设备中安装好后运行应用。

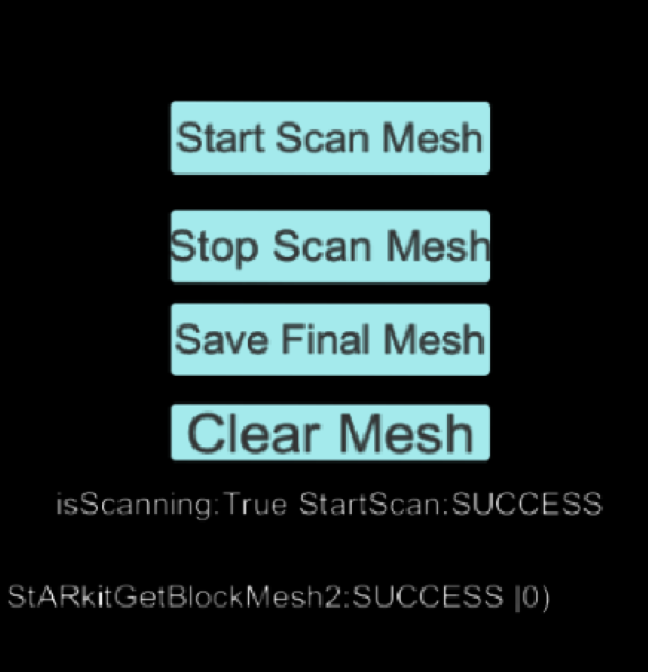

3. 运行起来后将看到有4个选项按钮在视野前方并会跟随头动，使用gaze对这些按钮进行操作。

   Start Scan Mesh ： 开启空间扫描功能，函数的调用结果会在4个按钮下方的第一个显示栏显示，根据显示内容查看函数调用情况。如果函数调用成功了，那么每帧都会去获取数据，但不是每次都有数据更新的，数据函数的结果会在最下方的信息栏显示，最后的数字表示拿到Mesh碎片的个数。

   Stop Scan Mesh : 关闭扫描功能，函数的调用结果会在4个按钮下方的第一个显示栏显示，根据显示内容查看函数调用情况。

   Save Final Mesh ： 将扫描到的结果全部保存下来，现在保存的文件格式raw,当需要时可以调用加载FinalMesh的函数读取显示。函数的调用结果会在4个按钮下方的第一个显示栏显示，根据显示内容查看函数调用情况。

   Clear Cache Mesh ： 清除当前缓存的数据。函数的调用结果会在4个按钮下方的第一个显示栏显示，根据显示内容查看函数调用情况。

Save Final Mesh 后光标点击Mesh，检测到Mesh的碰撞体会生成Cube。
